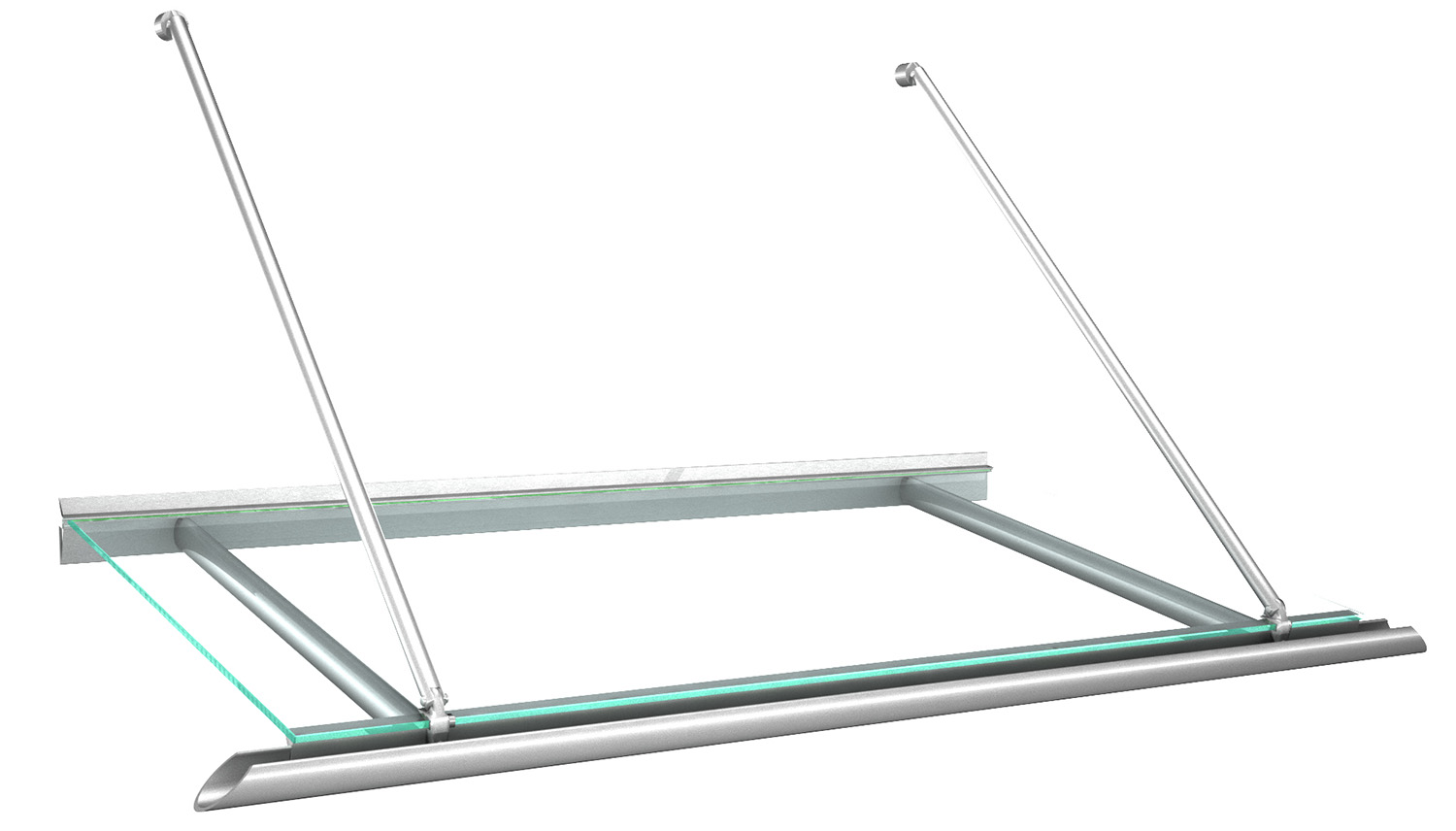

Vordach Aluminium Calypso 1 VSG-Glas

neu im Sortiment

vanaf € 1.595,69

Levertijd: 28 - 42 Tage

Modernes Aluminiumvordach mit 8 mm Verbundsicherheitsglas (VSG). Das Vordach Calypso 1 VSG bietet seitliche Entwässerung, eine stabile Kragarm- und Zugstangenkonstruktion sowie klare, zeitlose Linien. Je nach Breite mit 2–4 Kragarmen und Zugstangen. Ideal für moderne Hauseingänge und gewerbliche Gebäude.

Herstellung in Deutschland
Hochwertige Handwerksqualität
Bestellen ohne Risiko, Käuferschutz bis 20.000 €

Selecteer eerst uw land van levering:

Produktdetails Vordach Calypso 1 VSG

Rahmenmaterial: Aluminium
Verglasung: Verbundsicherheitsglas (VSG), 8 mm
Pilkington Activ™: Selbstreinigender Effekt durch Beschichtung.
Entwässerung: mit runder Aluminiumregenrinne (beidseitig schräg offen)
Dachneigung: ca. 10°

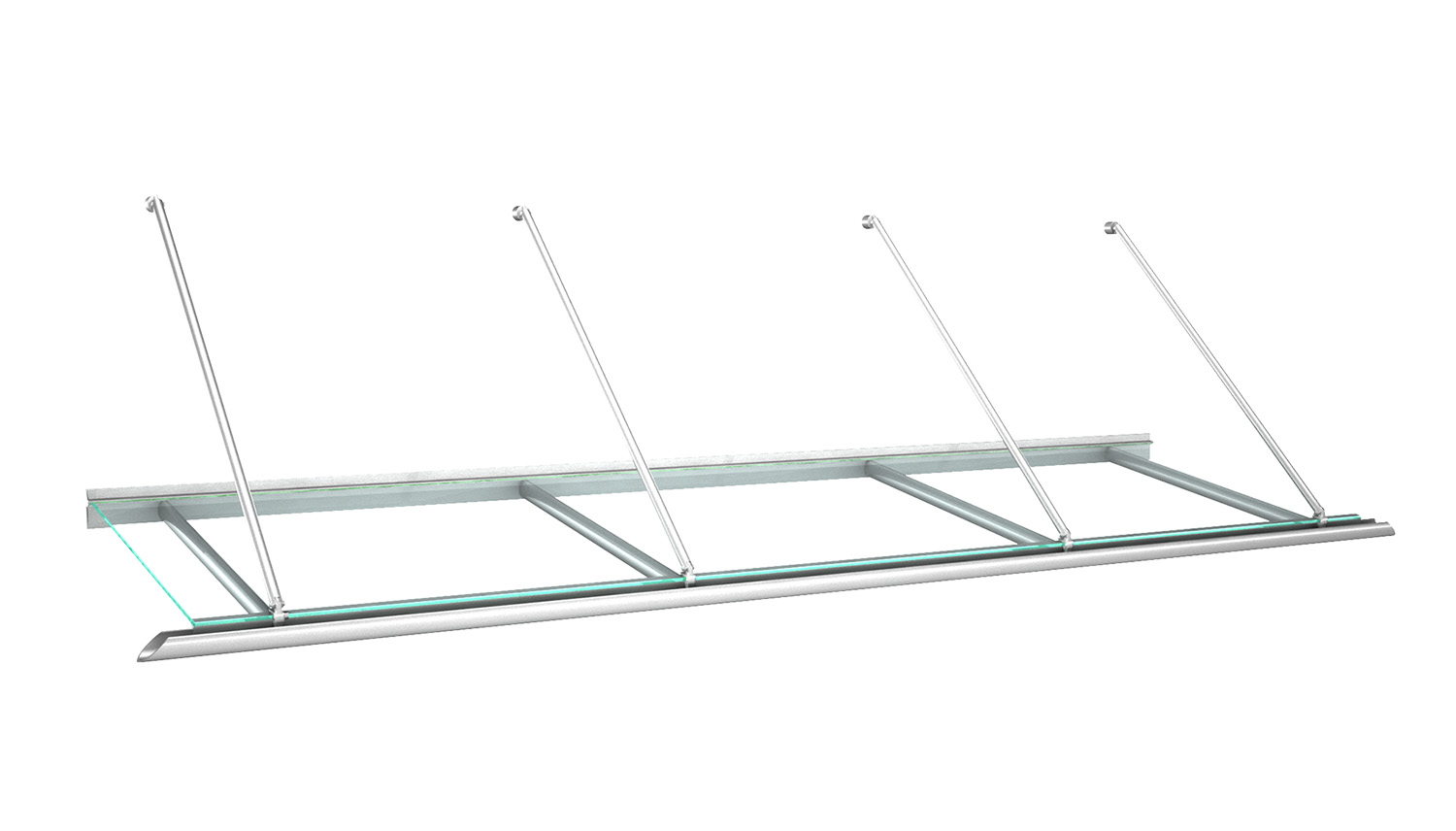

Kragarme: Je nach Breite 2–4 Kragarme, maximaler Achsabstand ≤ 1300 mm
Zugstangen: Passend zur Anzahl der Kragarme (2–4 Zugstangen)
Montage: verdeckt liegende Montageschiene

Vorteile & Einsatzbereiche

Das Vordach Calypso 1 VSG überzeugt durch eine klare, moderne Linienführung und eine hochwertige Konstruktion aus Aluminium und Verbundsicherheitsglas. Die seitliche Entwässerung sorgt für eine gezielte Ableitung von Regenwasser, während die stabile Kragarmkonstruktion auch bei größeren Breiten eine hohe Tragfähigkeit gewährleistet. Ideal für moderne Hauseingänge, Mehrfamilienhäuser oder gewerbliche Gebäude.

Technische & konstruktive Hinweise

Der maximale Achsabstand der Kragarme beträgt ≤ 1300 mm.
Abhängig von der Dachbreite werden 2, 3 oder 4 Kragarme eingesetzt.
Ab einer Glasbreite von ≥ 3250 mm erfolgt ein Glasstoß.
Die Höhe des Vordachs ergibt sich aus Tiefe, Konsolentyp und Wandanschlusshöhe.

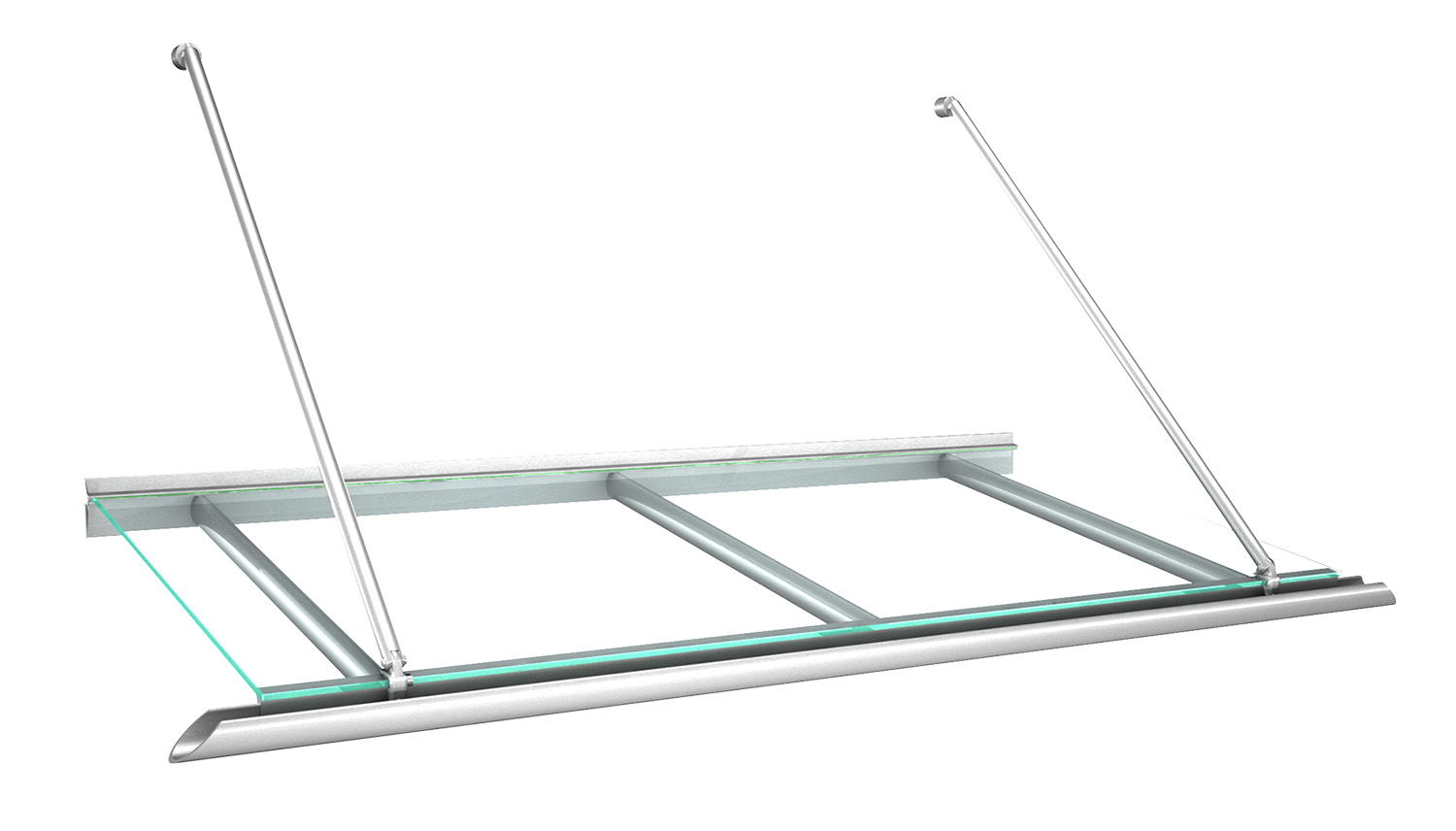

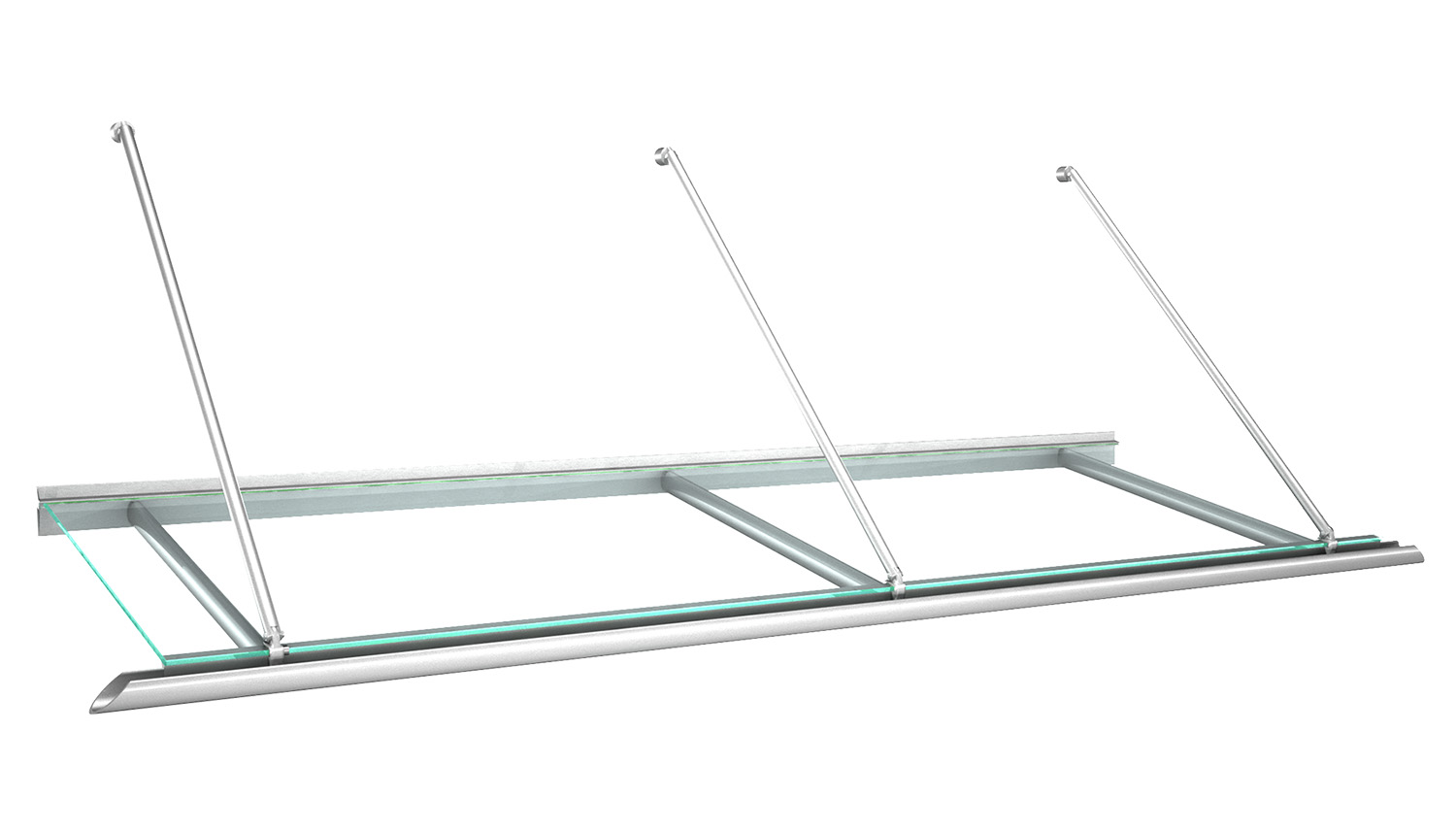

Anzahl der Kragarme und Zugstangen

Kragarme		Breite (mm)
Tiefe (mm)	1400	1600	1800	2000	2200	2400	2600	2800	3000	3250	3500
750	2 Kragarme			3 Kragarme						4 Kragarme
950	2 Kragarme			3 Kragarme						4 Kragarme
1150	2 Kragarme			3 Kragarme						4 Kragarme
1350	2 Kragarme			3 Kragarme						4 Kragarme
Zugstangen	2 Zugstangen						3 Zugstangen			4 Zugstangen

Hinweis: Die Anzahl der Kragarme und Zugstangen hängt von der gewählten Breite des Vordachs ab.

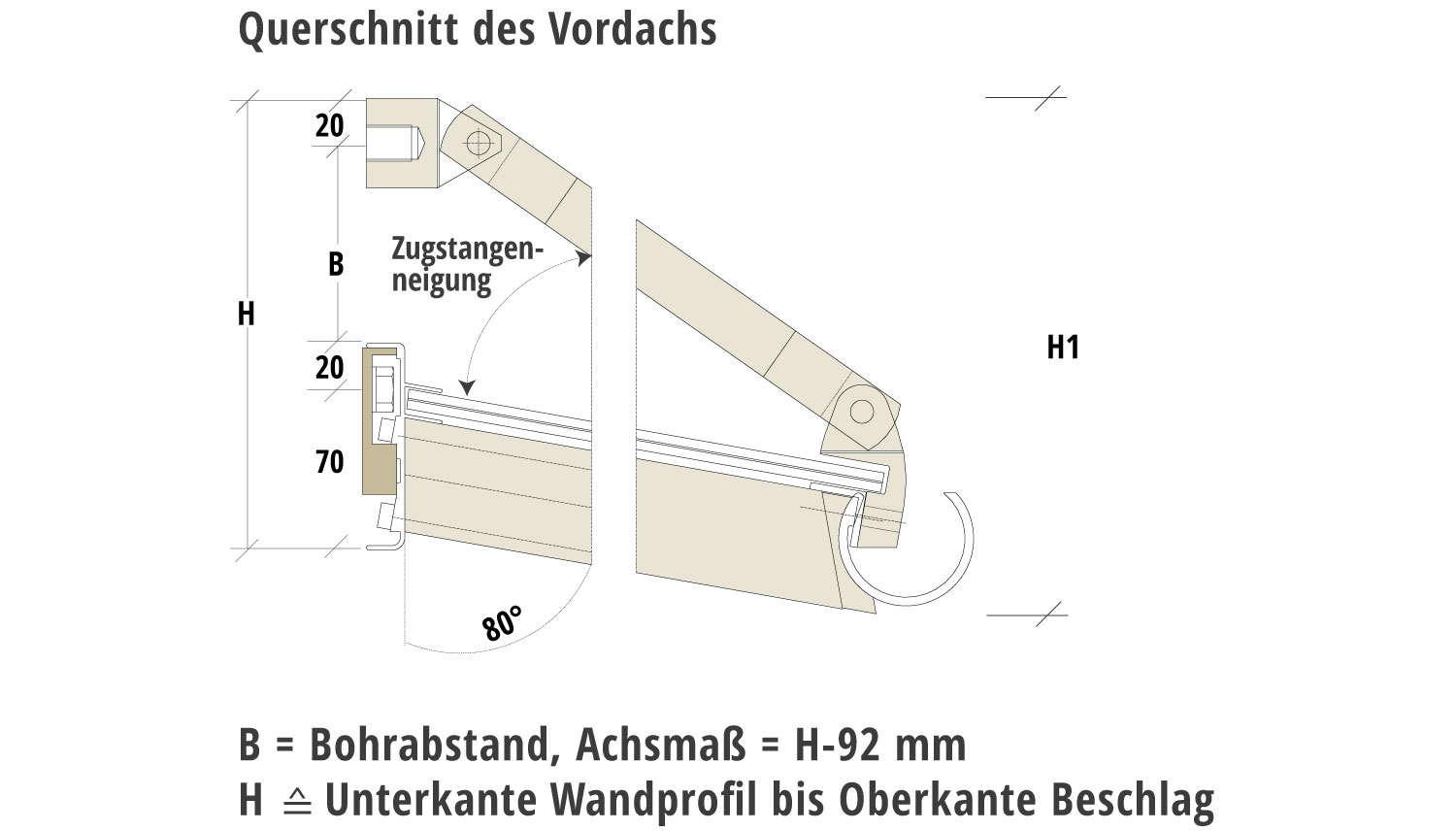

Zugstangenneigung

Zugstangenneigung – Standard 35°
Neigung	35°	30°	25°	20°
Tiefe
750	H=648 mm / H1=761 mm	H=543 mm / H1=656 mm	H=452 mm / H1=565 mm	H=373 mm / H1=485 mm
950	H=812 mm / H1=960 mm	H=675 mm / H1=824 mm	H=557 mm / H1=705 mm	H=453 mm / H1=601 mm
1150	H=977 mm / H1=1161 mm	H=808 mm / H1=992 mm	H=662 mm / H1=846 mm	H=533 mm / H1=717 mm
1350	H=1142 mm / H1=1360 mm	H=941 mm / H1=1159 mm	H=767 mm / H1=986 mm	H=613 mm / H1=832 mm

X-Maß bei Standardgrößen in mm

X-Maß bei Standardgrößen in mm
Breite (B)	X
1400 bis 1600	150
1601 bis 3000	250

Optionen & Zusatzausstattung

Matte Glasfolie
Pilkington Activ™ (selbstreinigender Effekt)
Regenrinne einseitig geschlossen
Rinnendeckel zum selbst Einkleben

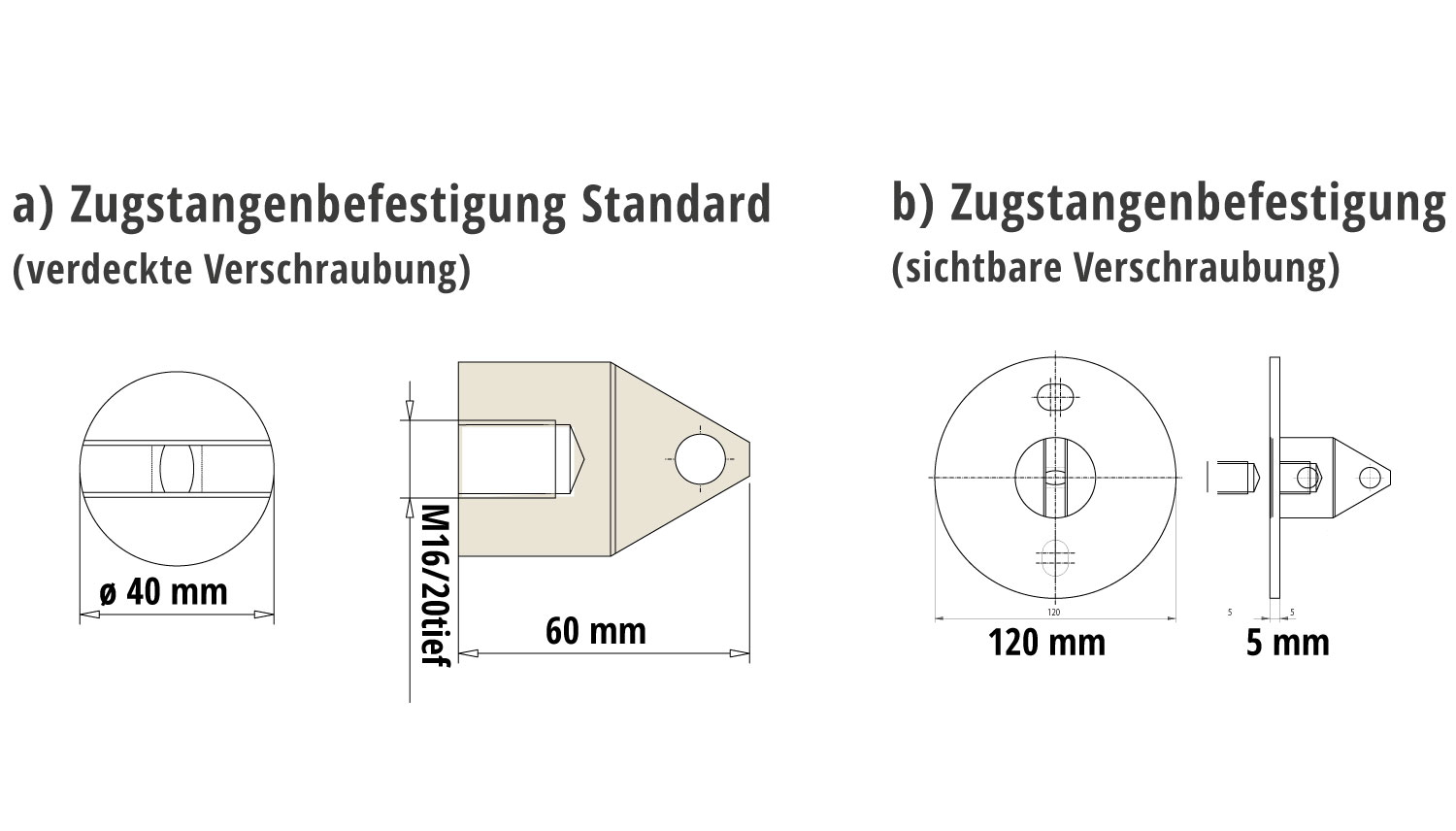

Zugstangenbefestigung Standard (verdeckte Verschraubung)
Zugstangenbefestigung mit sichtbarer Verschraubung

Wichtige Hinweise:

Die Auswahl der Befestigungsmittel muss an die Beschaffenheit des Untergrunds angepasst werden.
Maßgeblich für Planung und Montage sind Breite, Tiefe sowie die gewählte Konsolenvariante.
Lastannahme 75 kg/m²; zusätzliche Lasten nach DIN EN 1991 sind nicht berücksichtigt.
Sondermaße und Sonderkonstruktionen sind auf Anfrage möglich.

Hinweis zu Reklamationen:

Bitte entfernen Sie nach Erhalt der Ware zeitnah die Schutzfolie und prüfen Sie alle Oberflächen sorgfältig. Reklamationen zu Oberflächen müssen innerhalb von 2 Werktagen schriftlich an info@metallbau-onlineshop.de gemeldet werden.

Anwendungsbereich:	Einfamilienhaus, Gewerbe, Mehrfamilienhaus, Türen
Bevestigingsvariant:	Wandmontage
Entwässerung:	Regenrinne, Wasserspeier
Materiaal:	Glas / Aluminium
Produkttyp:	Vordachsystem
Verglasung:	VSG
